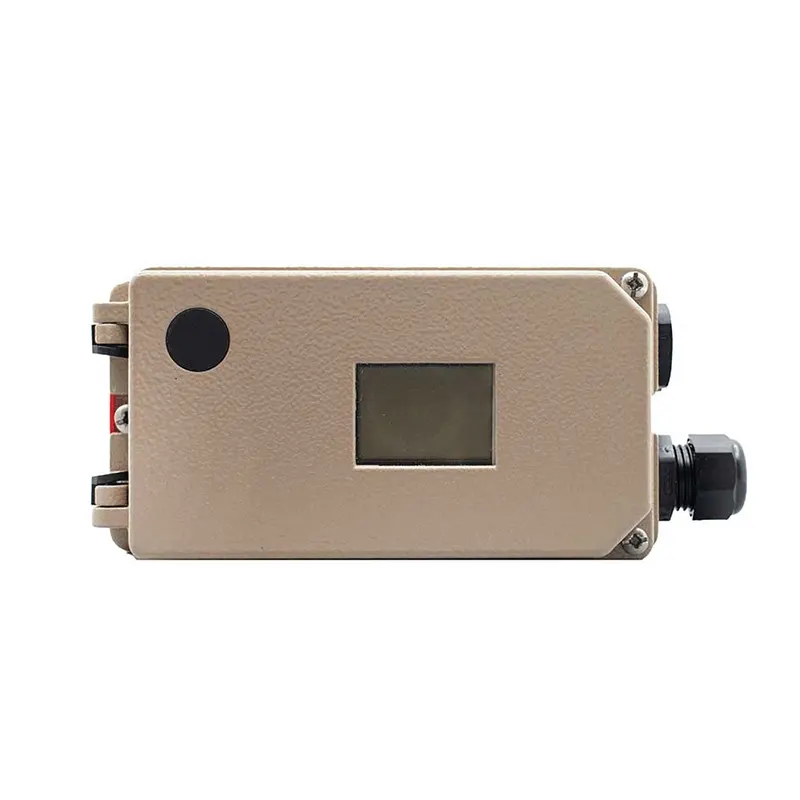

آی توپی پوزیشینر

آی توپی پوزیشینر جهت کنترل ولو های پنوماتیکی خطی و یا روتاری استفاده میگردد و از مهمترین تجهیزات کنترلی در فرآیندهای صنعتی است. از پوزیشنر برای مقایسه درستی موقعیت ساقه شیر یا Stem نسبت به سیگنال ارسالی از طرف سیستم کنترلی استفاده میشود. در صورتی که موقعیت ساقه شیر متناسب با سیگنال ارسالی از طرف کنترلر نباشد، فشار پنوماتیکی وارد بر دیافراگم یا پیستون اکچویتور آنقدر تغییر خواهد کرد تا فشار وارد بر اکچویتور باعث قرار گیری شیر در موقعیت صحیح و متناسب با سیگنال ارسالی شود.

هوای فشرده خروجی از رگلاتور باد، ابتدا وارد آی توپی شده و از خروجی آی توپی به اکچویتور منتقل میگردد، آی توپی پوزیشنر سیگنال جریانی (20-4 میلی آمپر) را به سیگنال نیوماتیکی (15-3 پی اس آی) قابل فهم برای ارسال به اکچویتور های پنوماتیکی تبدیل میکنند. سیگنال دریافتی ورودی پوزیشنر از کنترلهای صنعتی، فلومترها، پرشر ترانسمیتر یا PLC دریافت میشود.

نصب

آی توپی پوزیشینر کنترل ولو بایستی حتما توسط افراد متخصص نصب شود و بعد از نصب باید در آزمایشگاه تست و سپس مورد بهره برداری قرار گیرد، که این عمل توسط کارخانه انجام می پذیرد. در ادامه شرح مختصری از روش راه اندازی آی توپی تیپ 3730-1 که مصرف عمومی دارد ارائه می گردد:

1. ابتدا باید مقدار فشار باد از روی پلاک مشخصات اکچوئیتور شناسایی شود و با استفاده از رگلاتور در مسیر باد فشار لازم را تنظیم کرد.
2. تغذیه برق آی توپی باید 4 تا 20 میلی آمپر و 24VDC رگوله شده باشد.
3. سیمهای 4 تا 20 میلی آمپر به ترمینال مربوطه داده می شود.
4. در صورتی که شیر به صورت نرمال بسته ساخته شده است، پارامتر P2 باید روی ATC قرار گیرد.
5. در صورتی که شیر به صورت نرمال باز ساخته شده، پارامتر P2 باید روی ATO قرار گیرد.
6. با فشار دادن پارامتر P15INIT به مدت 6 ثانیه صفحه نمایش پوزیشنر شروع به چشمک زدن کرده و 0 تا 100 خود را شناسایی می کند و بعد از 3 الی 5 دقیقه بعد شیر به صورت اتوماتیک کالیبره می شود.
7. در صورت محدود بودن جای شیر که آیتوپی برعکس بسته می شود به وسیله پارامتر پی 1 میتوان اعداد را برعکس کرد تا به صورت صحیح خوانده شود.
