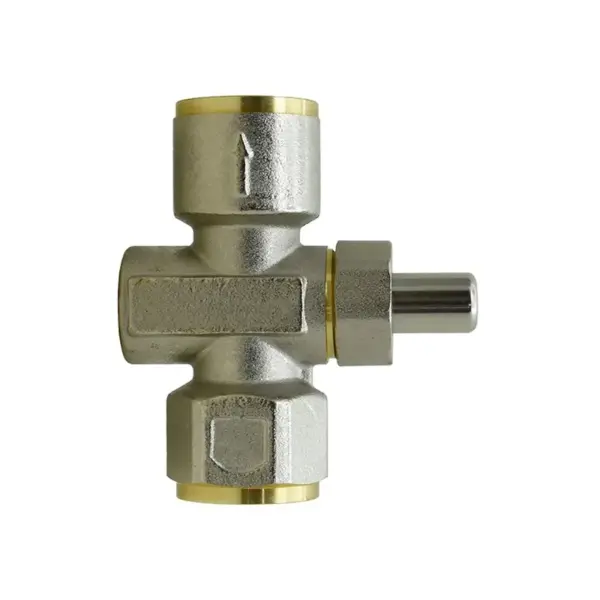

شیر پوش باتن

شیر پوش باتن برای اندازه‌گیری فشار نقطه‌ای استفاده می شود. در واقع نوعی شیر است که برای قطع جریان سیال به درون گیج فشار در خطوطی که لزوم به رویت مداوم فشار گیج نباشد استفاده می گردد. پوش باتن در سایز “½ با فشار کاری ۶ بار و دمای کاری ℃100 برای جلوگیری از آسیب رسیدن به گیج های فشار مورد استفاده قرار می گیرد.

پوش باتن نوعی شیر است که قبل از گیج فشار در مسیر خطوط قرار می گیرد و از برخورد فشار به طور دائم با گیج فشار جلوگیری می کند. پوش باتن دارای یک دکمه است که با فشار دادن آن مسیر جریان سیال باز می شود و هر زمان نیاز بود با فشار دادن دکمه پوش باتن جریان وارد گیج گردیده و فشار قابل رویت خواهد بود.

بیشترین استفاده پوش باتن قبل از گیج های میلی بار است چرا که این گیج ها دارای بردون و یا دیافراگم بسیار حساسی می باشند که از لحاظ تکنیکی نباید فشار به طور مداوم و دائم روی آن باشد، این گیج ها به خاطر ظرافتی که در ساختشان به کار رفته ممکن است با قرار گرفتن دائمی در مسیر فشار حساسیت خود را از دست بدهند و خطای عملکرد در آنها مشاهده گردد که با نصب پوش باتن در مسیر، افزایش طول عمر این نوع گیج ها را به همراه دارد.

در خطوط فشار پایین قبل از گیج‌های میلی بار از پوش باتن استفاده می شود. پوش باتن به صورت نرمال بسته است که در این حالت فشاری به گیج وارد نمی شود، با فشردن دکمه‌ای که روی پوش باتن است فشار وارد فشارسنج شده و گیج می تواند فشار سیال را اندازه گیری کند و بلافاصله پس از رها کردن دکمه، شیر مجدد بسته شده و در نهایت فشار گیج کاهش می‌یابد.
